直流充电模块输出连接配线解决方案
随着电动汽车的快速发展,充电桩作为电动汽车产业的重要基础设施,其安全高效运行成为行业关注的焦点。充电模块作为充电桩的核心部件,不仅提供能源电力,还执行电路控制、交直流转换等,它的高效稳定输出直接决定了充电速度与安全性,而连接线作为电能传输媒介,其性能直接影响充电效率与安全。
目前充电模块的输出功率主要有20KW、30KW、40KW,工作电压在高压模式下可达1000V,线缆的选择需兼顾电压承受力与电流传输能力,以防止过热或绝缘损坏。在高压模式下,20KW、30KW、40KW充电模块的输出线缆载流量能承受至少20A、30A、40A的电流,推荐采用截面不小于12AWG(4mm²)、10AWG(6mm²)、8AWG(10mm²)的线缆,以确保安全余量和长期使用下的稳定性。
鉴于充电模块的工作温度范围在–40℃~+75℃,线缆材料需具备优异的耐温性和热稳定性。并且考虑到有可能在高压大电流下的持续工作导致的温升状况,线缆绝缘材料耐温应至少不低于90℃,以增强安全防护等级。

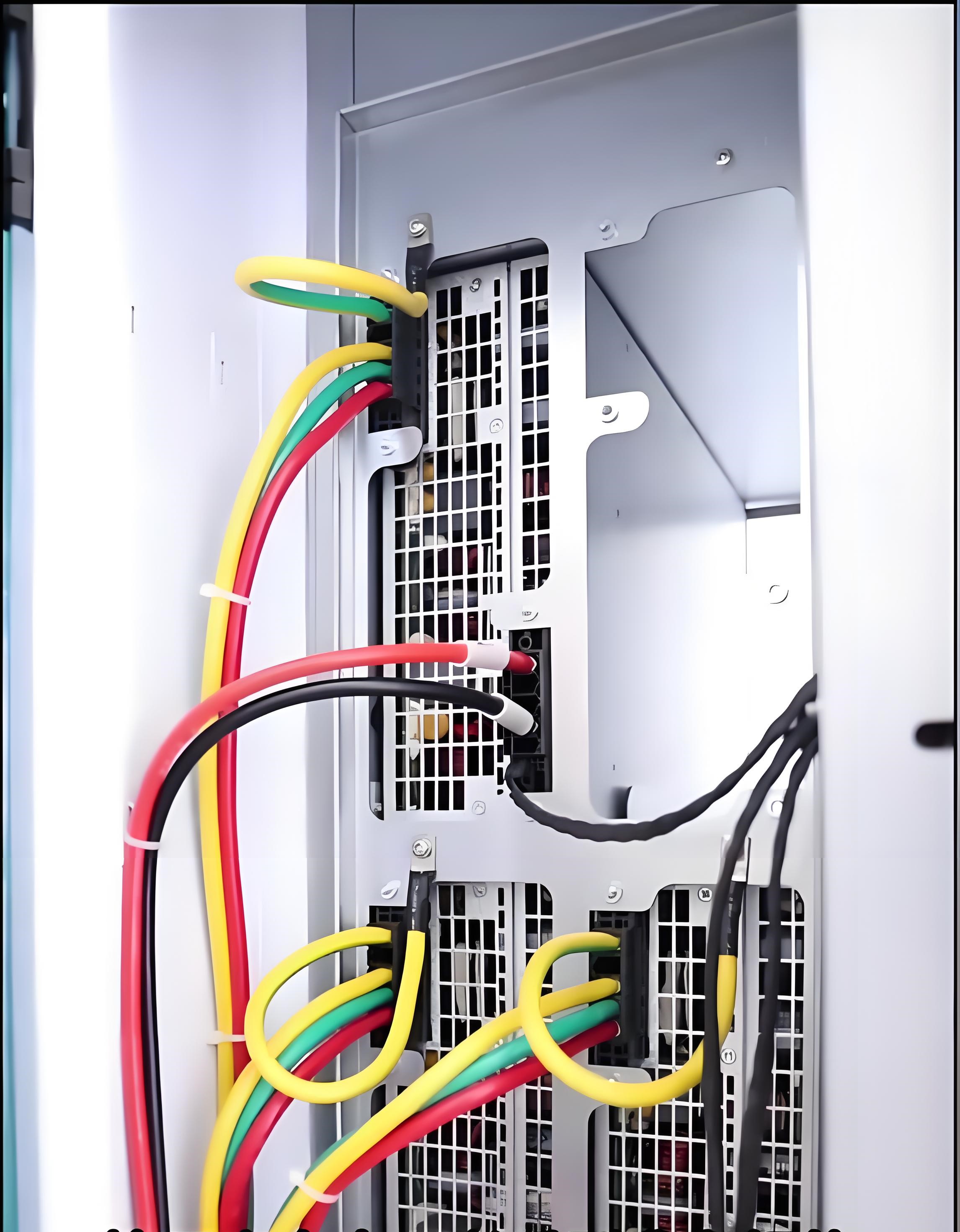

通常充电模块安装于充电桩内部,受外界环境的影响较小,防护需求等级仅为IP20,因此对于线缆在耐磨、抗撕裂、耐腐蚀方面的要求也较低,使用一般的PVC材质线缆即可满足需求。
广东华坤新能源股份有限公司于2005年成立,拥有近20年的电气连接配线经验。我们提供可靠的充电桩内部设备配线解决方案,系列产品经过欧美权威机构认证,可适用于不同输出功率、不同额定电压下的直流充电模块输出连接需求。针对以上的应用场景,我们推荐使用符合行业高标准的线缆产品,比如UL10269、UL1032、UL10271等。
●UL10269
绝缘材质:PVC
额定温度:105℃
额定电压:1000V
线缆规格:30AWG~2000kcmil
参考标准:UL 758/1581
产品特性:绝缘厚度均匀,易剥,易裁;耐磨,抗撕裂,防潮,防霉等
●UL1032
绝缘材质:PVC
额定温度:90℃
额定电压:1000V
线缆规格:30AWG~2000kcmil
参考标准:UL 758/1581
产品特性:绝缘厚度均匀,易剥,易裁;耐磨,抗撕裂,防潮,防霉等
●UL10271
绝缘材质:PVC
额定温度:105℃
额定电压:1000V
线缆规格:30AWG~3/0AWG
参考标准:UL 758/1581
产品特性:绝缘厚度均匀,易剥,易裁;耐磨,抗撕裂,防潮,防霉等
选择一款合适的直流充电模块输出连接线对动力传输至关重要,使用劣质的线缆可能存在载流能力不足、引起传输故障及火灾风险,华坤新能源可提供直流充电模块连接配线解决方案,给您的充电桩高效稳定运行保驾护航,请与我们联系吧!
